Beim Arbeiten mit Druckluftsystemen kommt es auf beste Verbindungen an. Dazu gehören vor allem Pneumatik-Kupplungen, mechanische Verbindungselemente zwischen Luft- und Gasleitungen, Schläuchen und Geräten. In unserem Ratgeber stellen wir Ihnen die wichtigsten Typen von Druckluftkupplungen vor.
Druckluftkupplungen verbinden Druckluftquellen wie Kompressoren oder Drucklufttanks mit Verbrauchern oder Druckluftwerkzeugen. Sie bestehen aus zwei Hauptteilen, und zwar einem Stecker und einer Buchse, entsprechend bezeichnet als männlicher und weiblicher Teil. Statt Buchse ist auch der Begriff Kupplungsdose gebräuchlich. Die Verbinder sind so konstruiert, dass sie sich einfach ineinanderstecken lassen. Für die dauerhafte Schraubverbindung mit Druckluft-Geräten sind sie meist mit einem Außengewinde ausgestattet. Häufig ist ein Kupplungsmechanismus zur automatischen Sicherung des Kontakts vorhanden. Druckluftkupplungen sind so gestaltet, dass sie eine luft- und gasdichte Verbindung gewährleisten und Leckagen minimieren.
Zu finden sind Druckluftkupplungen in verschiedenen Industriebereichen, darunter in Werkstätten, Fabriken, Autoreparaturwerkstätten und Baustellen. Einfache Handhabung und die schnelle Verbindung und Trennung machen sie zu einer praktischen Lösung, um die Effizienz in Druckluft-Systemen zu erhöhen und den Arbeitsprozess zu erleichtern. Je nach Anwendungsbereich und Arbeitsumgebungen kommen unterschiedliche Druckluftkupplungen zum Einsatz.
Es gibt zwei Haupttypen von pneumatischen Kupplungen, automatische und manuelle. Mit automatischen Steckverbindern lassen sich Leitungen und Schläuche für die Druckluft ohne wesentlichen Druckverlust anschließen. Sie dichten die Durchlassöffnung ab, wenn der Schlauch oder das männliche Teil entfernt wird, so dass der O-Ring oder die weibliche Verbindung vollständig schließen kann. Bei manuellen Anschlüssen erfolgt das Öffnen meist durch Ziehen am Kragen des Anschlusses.
Für alle Kupplungssysteme gilt: Sie müssen hinsichtlich der Abmessungen und der Anschlussform auf die Durchflussmenge der Quelle abgestimmt sein. Nennweiten und Durchmesser von Außengewinden und Innengewinden sind ebenso relevant wie die Dimensionen von Stecktüllen und Stecknippeln. Dies gilt auch für das in der Pneumatik übliche Zubehör, zum Beispiel Ohr-Klemmen und Anschlussbausätze.
Stecktüllen und Stecknippel repräsentieren übrigens die grundlegendste Art von Druckluftkupplungen. Sie bestehen aus einem männlichen Teil, dem Stecknippel, und einem weiblichen Teil der Stecktülle. Der Stecknippel wird in die Stecktülle gesteckt, für die luftdichte Verbindung sorgen meist Schlauchschellen.
Als Material für Druckluftkupplungen kommen in erster Linie vernickelter Stahl, Edelstahl oder Messing infrage. Für einige Einsatzbereiche sind auch Kupplungen aus Kunststoff oder Aluminium geeignet.

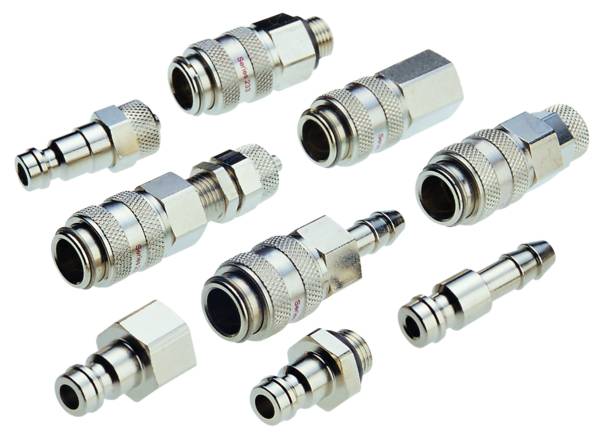

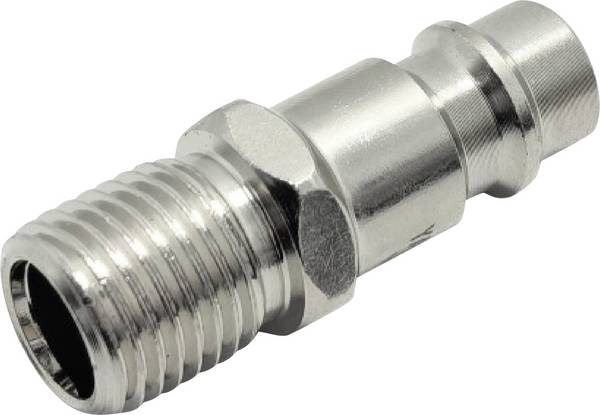

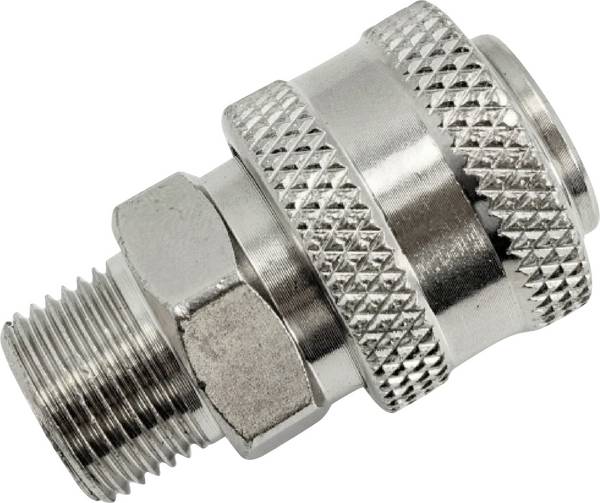

Schnellverschlusskupplungen ermöglichen in der Pneumatik eine besonders schnelle und einfache Verbindung und Trennung von Druckluftschläuchen. Sie lassen sich mit einer Hand bedienen und sind ideal für Anwendungen, die häufige Verbindungswechsel erfordern.
Es gibt sie in gerader Form, als T-Stück, Y-Stück und als Winkel-Stück. Durch einfaches Einschieben des Schlauches in die Schnellkupplung wird dieser durch die spezielle Dichtung abgedichtet und durch einen Zahnring arretiert.
Über einen Druckknopf ist der Luftschlauch leicht von der Steckkupplung zu entfernen. Schnellkupplungen bestehen in der Regel aus Messing oder PVC.
Sie sind auch bekannt als Sicherheitsschnellkupplungen oder Sicherheitsstecknippel. Es handelt sich dabei um spezielle Arten von Schnellkupplungen, die über zusätzliche Sicherheitsmechanismen verfügen, um versehentliche Trennungen zu verhindern und die Sicherheit am Arbeitsplatz zu verbessern.
Typische gemeinsame Eigenschaften von Sicherheitskupplungen sind die doppelte Verriegelung, eine Druckentlastung durch automatische Entlüftung und farbcodierte Elemente. Zum Beispiel kann eine grüne Markierung anzeigen, dass die Kupplung richtig verriegelt ist, während eine rote Markierung auf ein offenes oder ungesichertes Verbindungsstück hinweisen kann.
Klauenkupplungen, auch bekannt als Claw Couplings, sind spezielle Schnellkupplungen für industrielle Anwendungen. Sie ermöglichen eine schnelle und einfache Verbindung von Schläuchen und Rohrleitungen.
Der Name leitet sich von den klauenartigen Strukturen an den Gehäusen ab. Sie sind für den Verriegelungsmechanismus verantwortlich. Die Klauen sitzen an einem Ende des männlichen Kupplungsteils und greifen in entsprechende Aussparungen in der Kupplungsdose ein.
Eine federbelastete Verriegelung oder ein Nockenmechanismus gewährleistet die feste Verbindung der Teile und verhindern ein unbeabsichtigtes Lösen.
Diese Druckluft-Kupplungen sind in Europa weit verbreitet, beispielsweise nach der Norm DIN-EN561. Die Standardisierung stellt sicher, dass die Verbinder auch bei verschiedenen Herstellern und Anwendungen funktionieren. Gefertigt sind diese Kupplungen in der Regel aus vernickeltem Messing oder anderen robusten Materialien. Das gewährleistet eine hohe Haltbarkeit und Korrosionsbeständigkeit.
GEKA-Stecksysteme sind häufig in der Landwirtschaft, im Gartenbau und in industriellen Anwendungen im Einsatz. Sie wurden ursprünglich von der deutschen Firma GEKA entwickelt und zeichnen sich durch ihr robustes und einfaches Design aus.
Verbinder nach dem GEKA-System bestehen in der Regel aus zwei Teilen: einer Steckkupplung und einer Kupplungshülse. Die Steckkupplung ist mit einem drehbaren Nocken ausgestattet, der beim Einsetzen in die Kupplungshülse einen sicheren Verschluss gewährleistet.
Es handelt sich somit um eine Form der Klauenkupplung. Der Nockenmechanismus erleichtert das Verbinden und Trennen, was besonders in Anwendungen mit häufigem Wechsel der Schläuche oder Armaturen von Vorteil ist.
Die auch als Camlock-Kupplungen bekannten Verbinder sind spezielle Schnellkupplungen aus robusten Materialien wie Aluminium, Edelstahl, Messing oder Polypropylen. Sie bieten eine hohe Widerstandsfähigkeit gegenüber Korrosion und verschiedenen Chemikalien.
Kamlok-Kupplungen bestehen ebenfalls aus einer weiblichen Kupplungsdose und einem männlichen Stecker. Der Stecker verfügt über einen Nocken- oder eine Nockenrille, passend zum entsprechenden Schlitz in der Buchse. Ein federbelasteter Verschlussmechanismus sorgt dafür, dass der Stecker sicher einrastet und ein unbeabsichtigtes Lösen verhindert wird.
Kamlok-Kupplungen sind meist in Anwendungen zu finden, bei denen häufige Verbindungswechsel erforderlich sind, zum Beispiel in der chemischen Industrie, im Transportwesen, in der Lebensmittelindustrie, bei Tankwagen, in Öl- und Gasanlagen und in der Landwirtschaft.

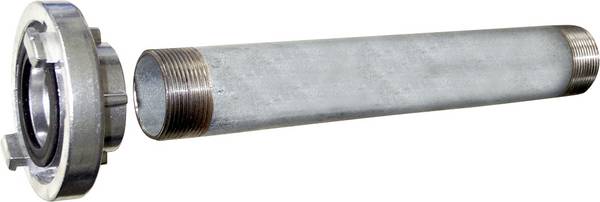

Storz-Kupplungen werden auch als Feuerwehrkupplungen oder Feuerwehrstutzen bezeichnet und sind nach ihrem Erfinder, dem deutschen Feuerwehrmann Guido Storz, benannt. Er entwickelte sie Ende des 19. Jahrhunderts. Storz-Verbinder bestehen in der Regel aus Aluminium, Edelstahl oder Messing. Wie bei Kupplungen üblich, gibt es sie in einer männlichen und einer weiblichen Form.
Der männliche Teil ist mit sogenannten Stützringen oder -nocken ausgestattet. Sie passen in entsprechende Rillen an der weiblichen Kupplungsdose. Diese spezielle Bauweise ermöglicht ein schnelles und einfaches Verbinden der Schläuche oder Armaturen, indem die Teile einfach zusammengefügt und dann gedreht werden. Die Stützringe sorgen dafür, dass die Elemente sicher ineinandergreifen und eine zuverlässige Verbindung hergestellt wird. Sie lassen sich auch leicht wieder lösen, indem sie einfach gegeneinander gedreht werden.
