ESD-Beutel sind Electrostatic-Discharge-Beutel, also elektrostatische Entladungsbeutel. Typischerweise schützen sie empfindliche elektronische Produkte vor elektrostatischer Entladung, die beim Transport oder der Lagerung auftreten kann. Diese Beutel sind in der Regel aus einem Material gefertigt, das mit einer antistatischen Substanz behandelt wurde oder komplett aus ESD-Folie besteht. ESD-Beutel verhindern sowohl die Ansammlung als auch die Übertragung von statischer Elektrizität. In unserem Ratgeber stellen wir Ihnen gängige Typen dieser Beutel vor und informieren Sie über Schutzklassen und die für Beutel wichtigen Kennbuchstaben.
ESD-Beutel können auf mehrere Arten Schutz für empfindliche elektronische Bauteile bieten. Häufig verfügen sie über eine Abschirmung gegen äußere elektrostatische Felder. Die Schirmung, zum Beispiel durch eine Metallschicht, verhindert die Übertragung der Ladungen auf die Bauteile im Beutel. Andere Typen bestehen aus leitfähigen Materialien, die einen kontrollierten Pfad zur Erdung bilden und elektrische Ladungen sicher und kontrolliert ableiten, ohne die empfindlichen Bauteile zu beschädigen.
Viele ESD-Beutel sind so konstruiert, dass sie die Bildung von statischer Elektrizität durch Reibung – die sogenannte Triboelektrizität – durch antistatisches Material minimieren. Dies ist besonders wichtig, da das Ein- und Auspacken von Komponenten zu statischer Aufladung führen kann. Manche ESD-Beutel enthalten auch antistatische Zusätze, die eine Ansammlung statischer Elektrizität auf der Oberfläche des Beutels verhindern. Abgesehen vom elektrostatischen Schutz bieten diese Beutel zudem eine physische Barriere gegen Staub, Feuchtigkeit und andere Umweltfaktoren.
ESD-Schutzklassen kategorisieren elektronische Bauteile basierend auf ihrer Empfindlichkeit gegenüber elektrostatischer Entladung. Diese Klassen sind besonders wichtig in der Elektronikfertigung, bei der Handhabung und Verpackung von elektronischen Komponenten, ihrer Lagerung sowie ihrem Versand. Die Empfindlichkeit eines Bauelements wird in der Regel in Form der höchsten bestandenen Prüfspannung und der niedrigsten nicht bestandenen Prüfspannung angegeben.
Klasse 0
Diese Klasse umfasst die empfindlichsten Bauteile, die schon bei Entladungsspannungen unter 250 Volt beschädigt werden können. Es sind äußerst strenge Schutzmaßnahmen erforderlich, einschließlich spezieller Arbeitsumgebungen und Handhabungsprozeduren.
Klasse 1A
Bauteile in dieser Kategorie mit Empfindlichkeit von 250 bis 499 Volt sind hoch sensibel gegenüber elektrostatischen Entladungen. Spezielle Schutzmaßnahmen, ähnlich denen der Klasse 0, sind erforderlich, um Schäden zu vermeiden.
Klasse 1B
Diese Klasse enthält Bauteile, die eine moderate Empfindlichkeit gegenüber ESD aufweisen. Die Empfindlichkeit beträgt 500 bis 999 Volt. Standard-ESD-Schutzverfahren sind in der Regel ausreichend.
Klasse 1C
Komponenten in dieser Kategorie sind weniger empfindlich gegenüber Entladungen, aber dennoch sind angemessene Schutzmaßnahmen notwendig. Der Empfindlichkeitsbereich liegt bei 1000 bis 1999 Volt.
Klasse 2
Bauteile dieser Klasse besitzen nur eine geringe ESD-Empfindlichkeit, sie vertragen Entladungsspannungen von 2000 bis 3999 Volt. Einfache Schutzmaßnahmen sind meistens ausreichend.
Klasse 3A
Obwohl Bauelemente dieser Klasse relativ unempfindlich gegenüber ESD sind, sollten grundlegende Schutzvorkehrungen eingehalten werden. Als Spannungsbereich sind 4000 bis 7999 Volt definiert.
Klasse 3B
Bauelemente der Klasse 3B sind noch weniger empfindlich. Sie vertragen Spannungen von 8000 Volt und höher.
Jede dieser Klassen erfordert spezifische Vorsichtsmaßnahmen und Handhabungsrichtlinien, um Schäden durch elektrostatische Entladungen zu vermeiden. Die Klassifizierung hilft dabei, die notwendigen Schutzstufen für verschiedene Arbeitsumgebungen und Prozesse zu bestimmen. Zu beachten ist, dass diese Klassifizierungen auf allgemeinen Richtlinien basieren und je nach spezifischer Anwendung oder Industriestandard variieren können.

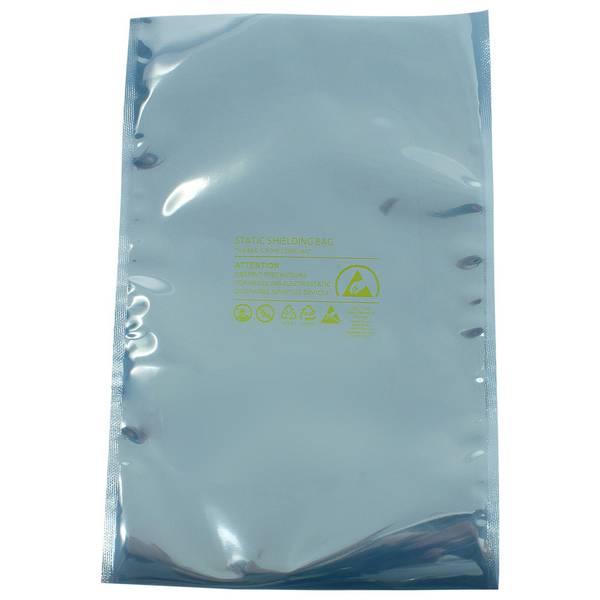

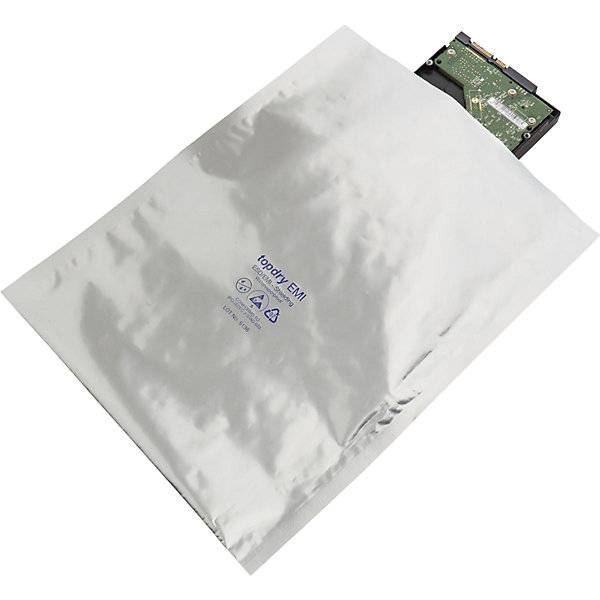

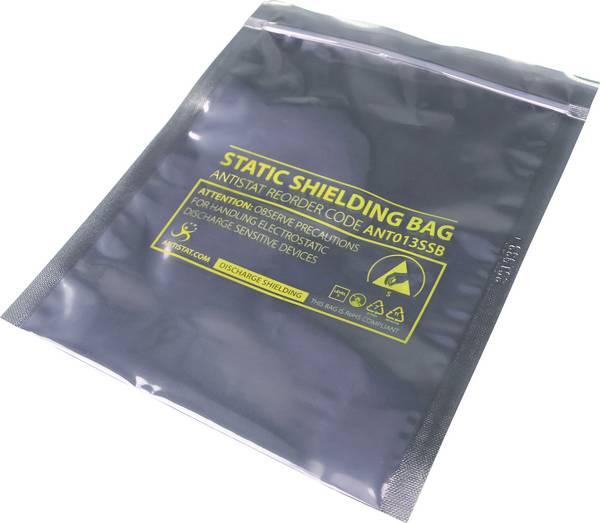

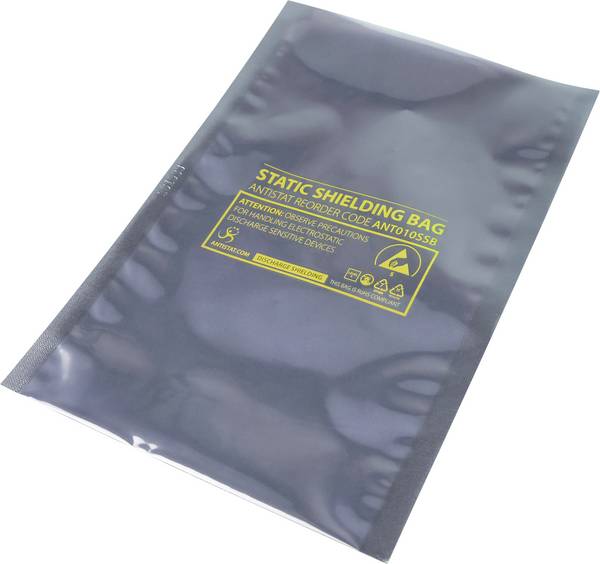

Im Bereich der Verpackung haben sich bestimmte Materialien etabliert, die je nach ESD-Schutzklasse eine optimale Funktion bieten. Am häufigsten verwendet werden antistatische Beutel aus metallisierten Folien. Sie besitzen eine dünne Metallschicht, meist Aluminium, die auf einen Kunststofffilm aufgetragen wurde. Die Metallschicht wirkt als Abschirmung gegen elektrostatische Felder.

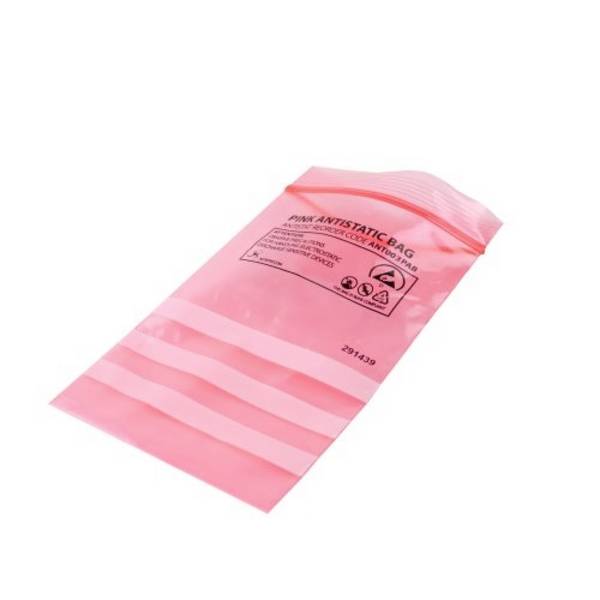

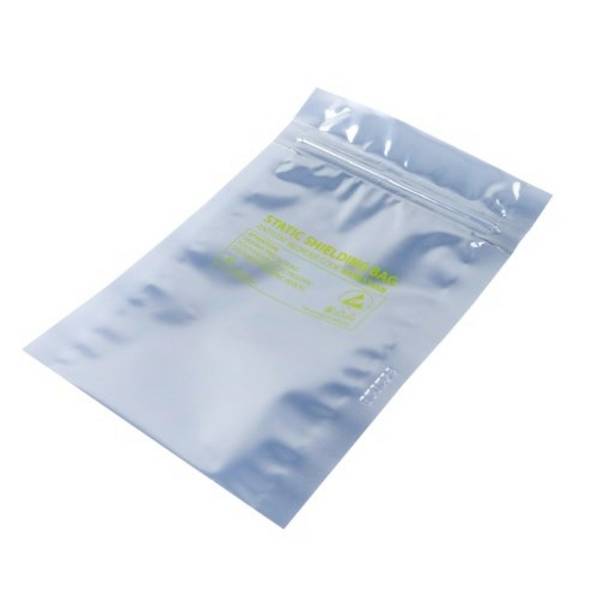

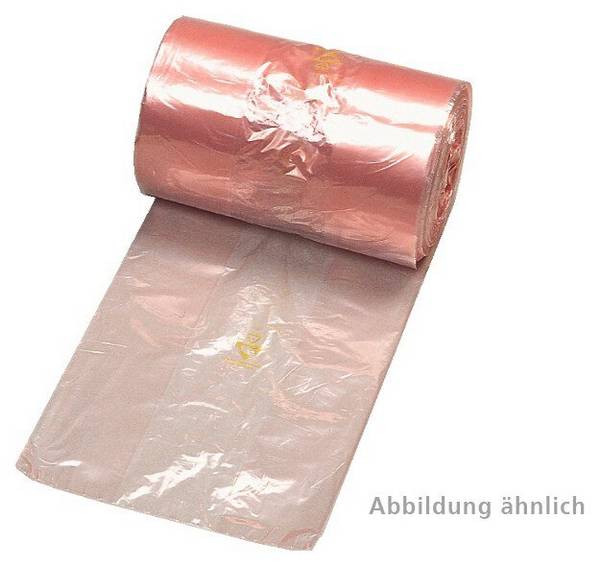

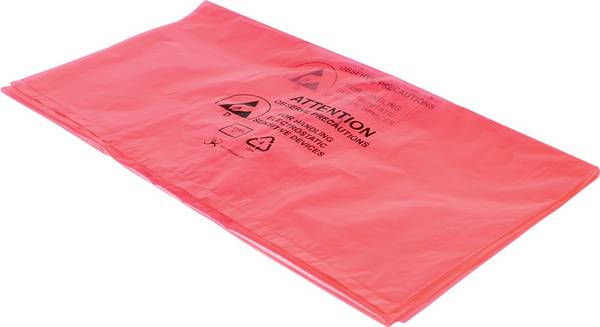

Antistatische Kunststoffe enthalten Additive, die eine Ansammlung von statischer Elektrizität verhindern. Sie sind oft transparent und eignen sich gut für Anwendungen, bei denen die Sichtbarkeit des Inhalts wichtig ist.

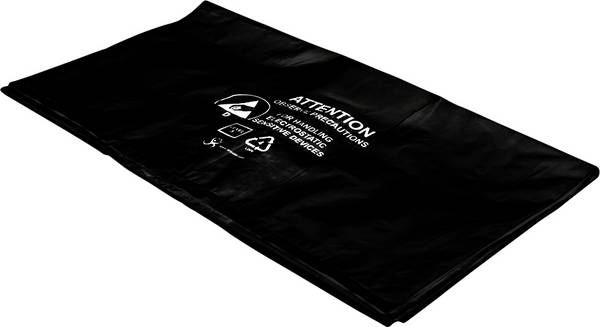

So bestehen kohlenstoff-angereicherte Kunststoffe aus einer Mischung aus Kunststoff und leitfähigem Kohlenstoffmaterial Diese ESD-Verpackungen leiten statische Ladungen sicher ab, indem sie einen Pfad zur Erdung bieten.

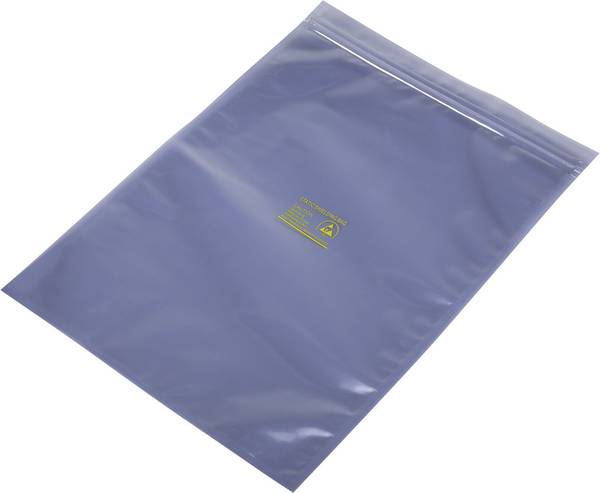

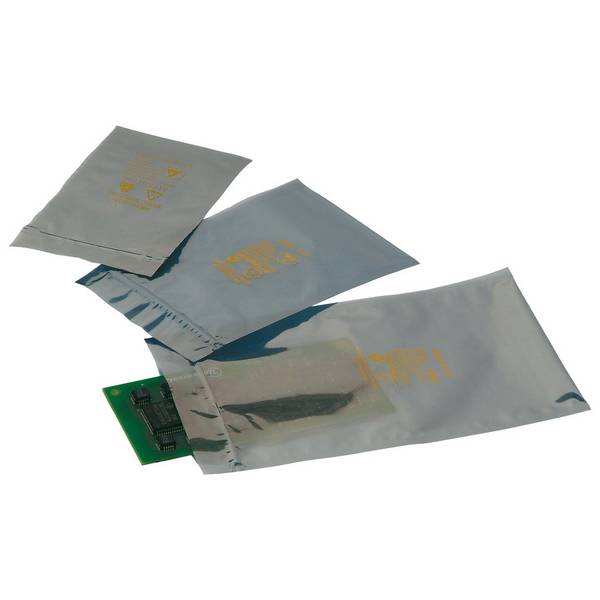

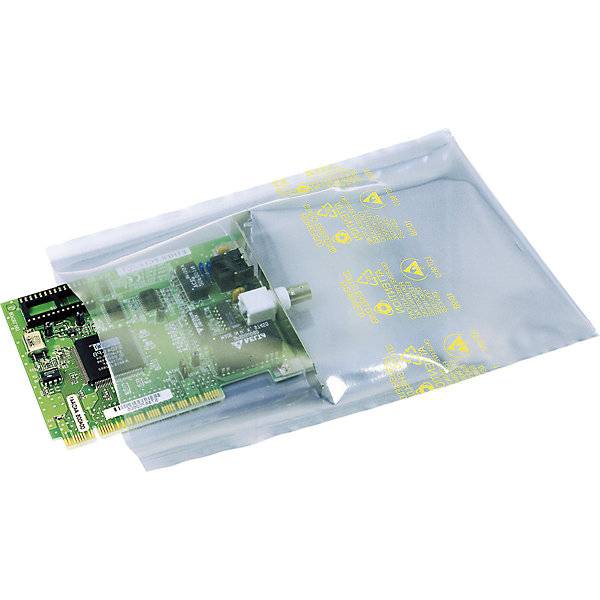

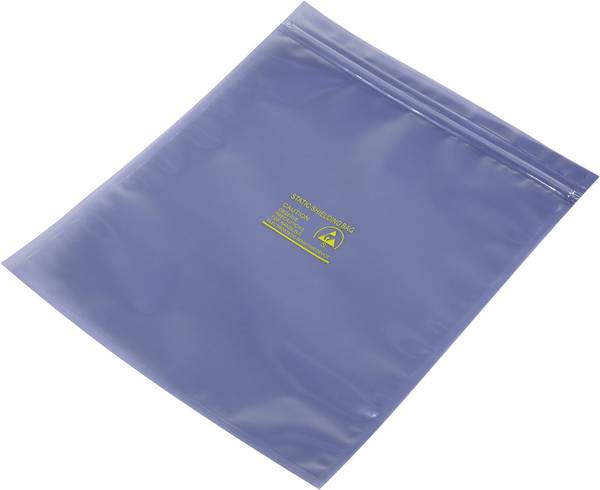

Polyethylen und Polyester sind häufig in Kombination mit anderen Materialien zu finden, zum Beispiel mit einer Metallschicht. Solche Abschirmbeutel werden auch als ESD-Abschirmbeutel Metall-In bezeichnet. ESD-Abschirmbeutel können auch leitfähige Polymere enthalten, die eine kontinuierliche leitfähige Oberfläche ermöglichen. Diese Polymere sind oft in einer Matrix mit anderen Kunststoffen gemischt.

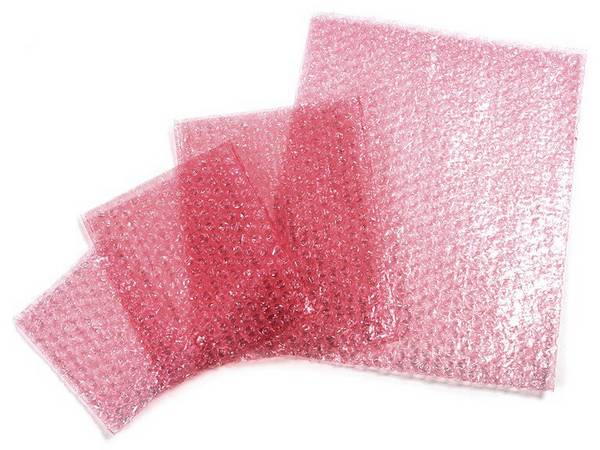

Die Auswahl des Materials hängt immer von den spezifischen Anforderungen ab, wie der erforderlichen Schutzklasse gegen ESD, der Transparenz des Beutels für visuelle Inspektionen und der physikalischen Robustheit für Transport und Lagerung. Für eine anzunehmende raue Behandlung sind daher ESD-Luftpolsterbeutel statt ESD-Flachbeutel zu empfehlen.
Die ESD-Kennbuchstaben C, D und S beziehen sich auf spezifische Aspekte des ESD-Schutzes und werden oft in der Kennzeichnung von ESD-Abschirmbeuteln verwendet. Jeder Buchstabe steht für eine bestimmte Eigenschaft des Materials oder des Produkts im Hinblick auf den ESD-Schutz.
C – Conductive/leitfähig
Diese antistatischen Schutzbeutel erlauben den Durchfluss von elektrischem Strom oder elektrostatischen Ladungen. Oft werden leitfähige Materialien für einen sicheren Pfad zur Erdung verwendet, die das Risiko von ESD-Schäden reduzieren.

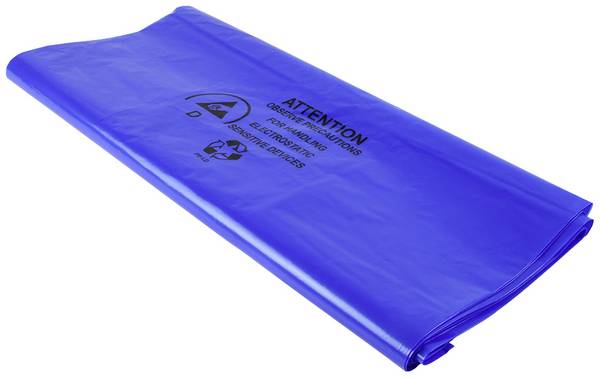

D – Dissipative/ableitend
Beutel, die mit D gekennzeichnet sind, gelten als dissipativ beziehungsweise ableitend. Dissipative Materialien leiten elektrische Ladungen langsamer als leitfähige Materialien ab, was zu einer kontrollierten Entladung ohne Schäden führt. Sie finden sich oft in Arbeitsumgebungen und in Lagereinrichtungen, in denen ein langsamerer Ladungsabbau erwünscht ist, um empfindliche elektronische Komponenten zu schützen.

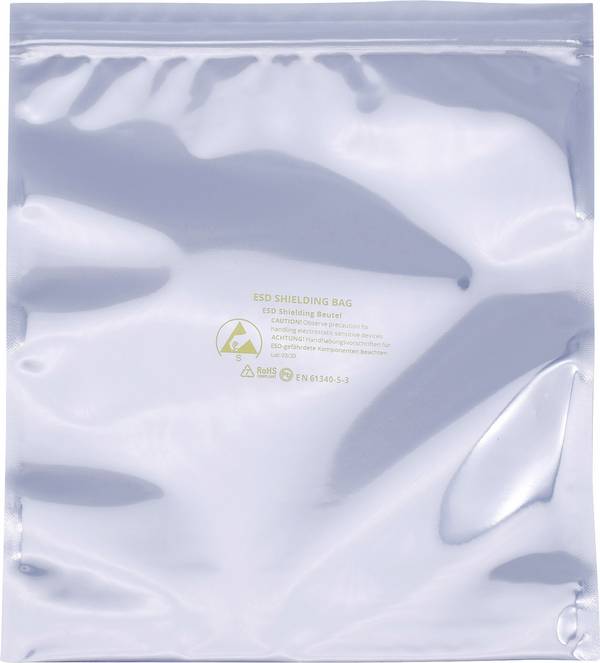

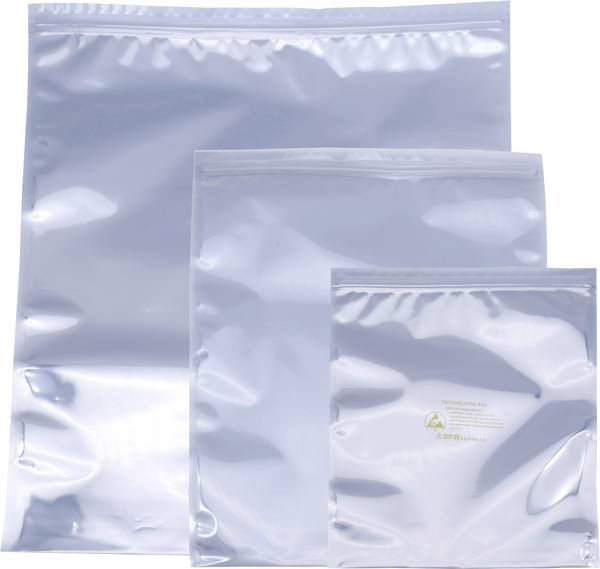

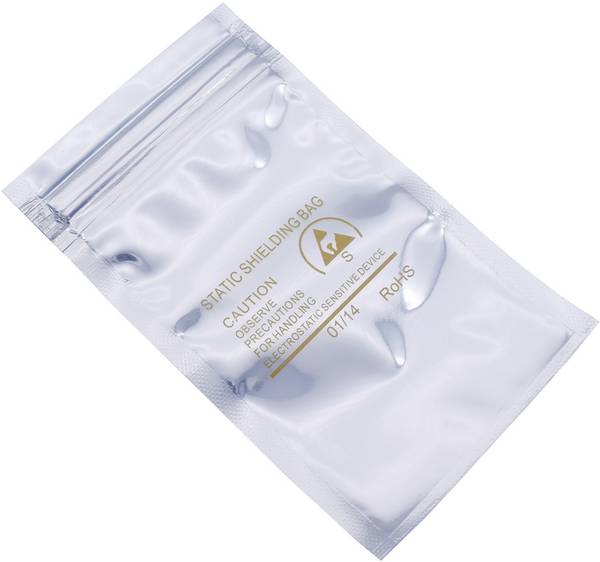

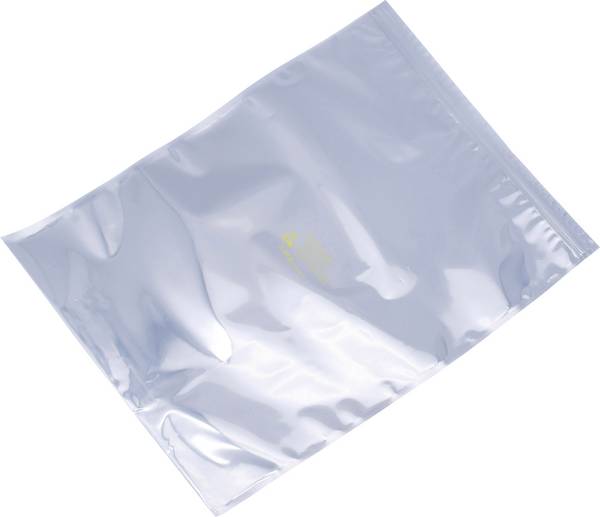

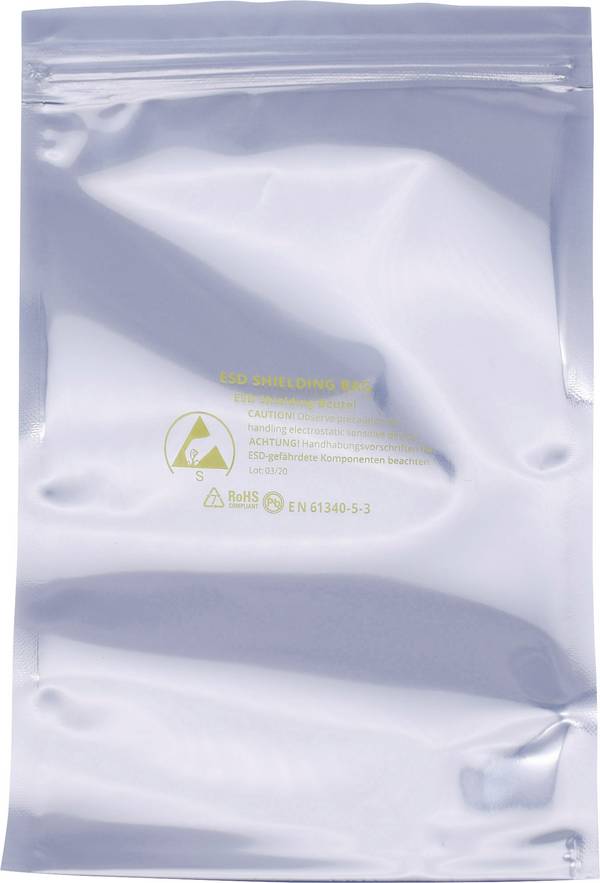

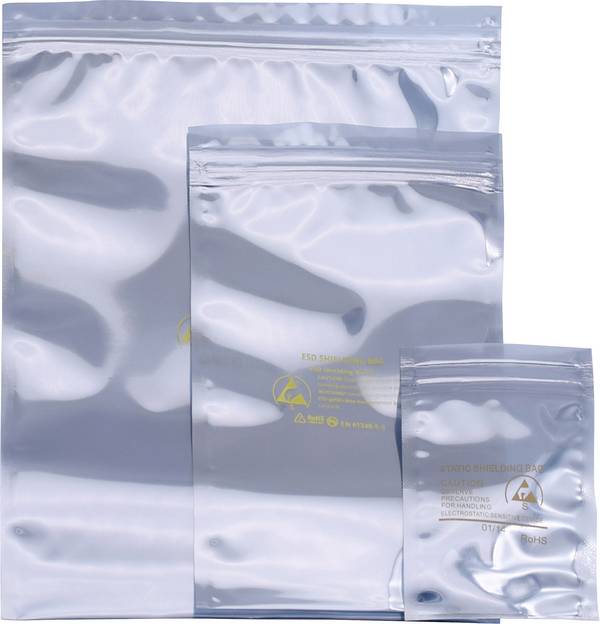

S – Shielding/abschirmend

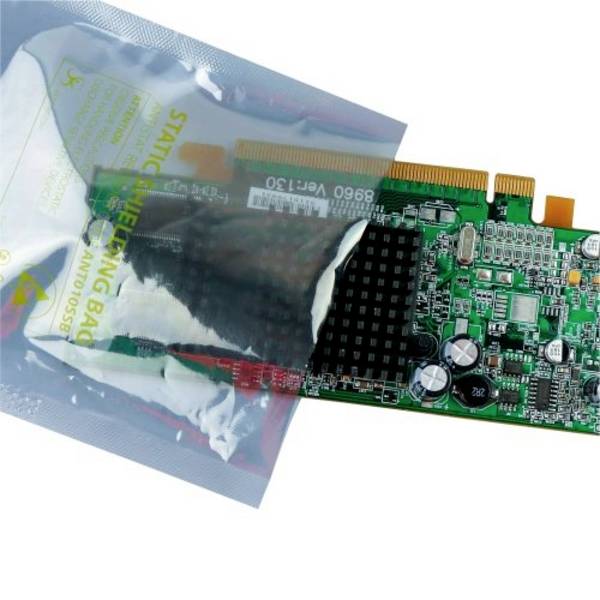

S-Verpackungen haben abschirmende Eigenschaften. Beutel aus diesen speziellen ESD-Folien verhindern das Eindringen oder Entweichen elektrostatischer Felder. Abschirmende und antistatische Beutel werden typischerweise für Verpackungen verwendet, um sehr empfindliche elektronische Bauteile während des Transports und der Lagerung zu schützen.
