Diese Situation aus dem Alltag kennen viele: Das Auto springt nicht an, die Kühlbox während des Picknicks fällt aus oder der Laptop reagiert nicht mehr. Nicht selten steckt eine Tiefenentladung hinter dem Problem. Kommt das häufiger vor, kann das für den jeweiligen Akku oder die Batterie schädlich sein. Daher kommen in diesen Fällen Batteriewächter ins Spiel. Wie diese funktionieren und wie Sie diese Geräte für sich nutzen können, erklären wir Ihnen in unserem Ratgeber.
Was ist ein Batteriewächter?
Ein Batteriewächter, auch bekannt als Batterieüberwachungssystem oder Batteriemonitor, wurde entwickelt, um Batterien vor schädlicher Tiefentladung und Unterspannung zu schützen. Durch die Verwendung eines solchen Wächters können Sie sicherstellen, dass Ihre Fahrzeugbatterien sicher funktionieren und zuverlässig Strom liefern, wenn Sie ihn benötigen. Diese Monitore überwachen den Zustand vom Akku kontinuierlich und liefern Informationen über den aktuellen Ladestatus, die Batteriespannung und andere relevante Parameter. Auf diese Weise können potenzielle Probleme frühzeitig erkannt werden, was dazu beiträgt, Schäden am Ladegerät beziehungsweise der Batterie zu vermeiden und ihre Leistungsfähigkeit aufrechtzuerhalten.
Wozu dient Batterieüberwachung?
Batterieüberwachungssysteme gewährleisten die kontinuierliche Überwachung des Batteriezustands, indem sie wichtige Parameter wie Ladestatus und Spannung erfassen. Durch frühzeitiges Erkennen potenzieller Probleme können Schäden vermieden werden, was die Sicherheit, Zuverlässigkeit und Leistungsfähigkeit der Batterie bzw. des Akkus erhöht. Darüber hinaus ermöglichen sie es, die Batterieleistung zu überwachen und Unregelmäßigkeiten im Stromverbrauch zu identifizieren, was langfristig zu einer Senkung der Energiekosten führen kann.
Die Volt-Angaben können je nach Batteriewächter variieren, da sie den Spannungsbereich der Batterie überwachen. Typischerweise liegen die Volt-Angaben im Bereich der Nennspannung der überwachten Batterie (12v und 24v). Hier sind einige gängige Beispiele:
12v (Volt) Systeme: Für Fahrzeuge, Boote und kleine Solaranlagen, die in der Regel eine 12-Volt-Batterie verwenden.
24v (Volt) Systeme: Häufig in größeren Fahrzeugen, Marineanwendungen und einigen industriellen Anlagen zu finden.
48v (Volt) Systeme: Diese werden in einigen Industrieanlagen, Solar- und Telekommunikationssystemen verwendet.
Die Volt-Angaben des Batteriewächters müssen mit der Nennspannung der Batterie übereinstimmen, um genaue Messungen und Überwachung zu gewährleisten. Einige Batteriewächter können auch für verschiedene Spannungsbereiche konfiguriert werden, um verschiedene Anwendungen abzudecken.
Je nach Anforderung und Art der Batterie sollten Sie sich für das richtige Gerät für die Batterieüberwachung entscheiden. Folgende Möglichkeiten stehen Ihnen zur Auswahl.
Spannungsbasiert
Dieses Gerät überwacht die Batteriespannung, um den Ladezustand zu bestimmen. Ideal geeignet für Fahrzeuge, Solaranlagen und Notstromversorgungen.
Strombasiert
Instrumente dieser Art messen den Ladestrom und Entladestrom für präzise Energieverbrauchsüberwachung.
Temperaturgesteuert
Möchten Sie sich mit diesem Equipment ausrüsten, warnt ein Alarm bei Überhitzung oder Unterkühlung, um die Batteriesicherheit zu erhöhen.
Kombiniert
Bei dieser Art werden Spannung, Strom und Temperatur für eine umfassendere Überwachung miteinander verknüpft.
Fernüberwachung
Drahtlose oder internetbasierte Systeme ermöglichen die Fernüberwachung von Batterien.
Fahrzeugbatteriewächter
Sie wurden speziell für Fahrzeuge entwickelt und diagnostizieren Probleme, wie etwa die Überladung oder Tiefentladung, um eine zuverlässige Stromversorgung zu gewährleisten.
Batteriewächter mit Abschaltungsfunktion
Ein Batteriewächter mit Abschaltung ermöglicht es, die Stromversorgung automatisch zu unterbrechen, wenn bestimmte kritische Zustände erkannt werden. Dies kann helfen, Schäden an der Batterie oder an angeschlossenen Geräten zu verhindern.
Temperatursensor bei Batterieüberwachung
Temperatursensoren spielen eine entscheidende Rolle bei der Batterieüberwachung. Sie verhindern Überhitzung, optimieren die Ladeeffizienz, verlängern die Batterielebensdauer und dienen als Sicherheitsmaßnahme. Insbesondere bei Lithium-Ionen-Batterien verbessern sie maßgeblich Leistung und Sicherheit.
Alarmfunktionen bei Batteriewächtern
Einige Batteriewächter sind mit einem Alarm ausgestattet, um Benutzer rechtzeitig über potenzielle Probleme zu informieren und Schäden zu vermeiden. Diese Überwachungssysteme erfassen eine Vielzahl von Ereignissen, darunter einen niedrigen Ladestand, der auf eine drohende Tiefentladung hinweisen kann, und lösen entsprechend einen Alarm aus. Weiterhin überwachen sie Überhitzung, was auf Sicherheitsrisiken hinweist, sowie Über- oder Unterspannung, die mögliche Überladung oder Tiefentladung andeuten kann. Zudem erkennen sie Stromabfluss, der auf Probleme mit der Stromversorgung hindeutet, und Kommunikationsverlust, der auf Unterbrechungen der Verbindung zu anderen Geräten hinweist.
Um eine Batterieüberwachung anzuschließen, gehen Sie wie folgt vor:
1. Trennen Sie zunächst die Pole der Batterie ab, um sicherzustellen, dass keine Stromversorgung vorhanden ist.
2. Verbinden Sie dann die entsprechenden Pole des Batteriewächters mit den Polen der Batterie. Achten Sie darauf, die richtige Polarität einzuhalten, um Schäden zu vermeiden.
3. Sobald der Monitor ordnungsgemäß angeschlossen ist, wird automatisch der Stromfluss der Batterie gemessen.
4. Die Leistungswerte werden entweder direkt auf der Anzeige des Monitors angezeigt oder über Bluetooth bzw. eine App auf Ihrem Smartphone bereitgestellt.

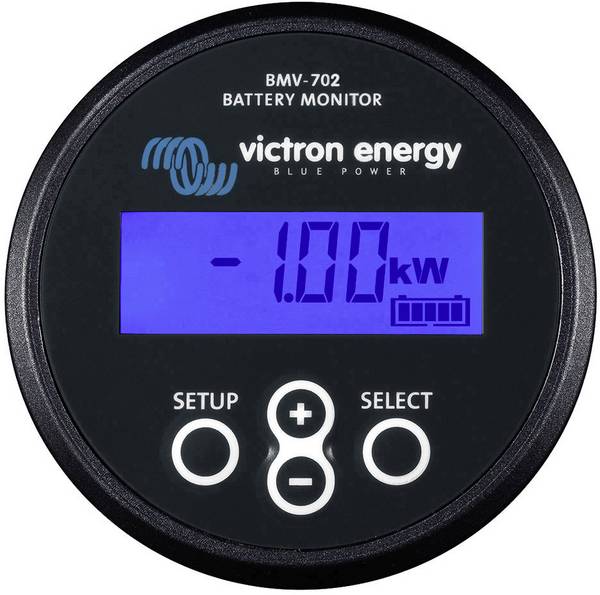

Wie funktioniert ein Batteriemonitor?
Der Batteriemonitor hat die Hauptaufgabe, den Ladezustand einer Batterie zu überwachen und anzuzeigen, um eine unerwartete Totalentladung zu verhindern. Er erreicht dies, indem er den Stromfluss in und aus der Batterie kontinuierlich misst.
Um den Ladezustand zu bestimmen, multipliziert der Batteriemonitor den Stromfluss mit der Zeit, um die Netto-Ah-Menge zu berechnen, die der Batterie hinzugefügt oder entnommen wird. Zum Beispiel bedeutet ein Entladestrom von 10 A für 2 Stunden, dass 10 x 2 = 20 Ah von der Batterie entnommen werden.
Die effektive Kapazität einer Batterie wird jedoch von verschiedenen Faktoren beeinflusst, wie der Entladungsrate, dem Peukert-Wirkungsgrad und der Temperatur. Außerdem ist die Ladeeffizienz nicht 100 %, da beim Laden einer Batterie mehr Energie in sie eingeführt wird als bei der nächsten Entladung abgerufen werden kann. Der Batteriemonitor berücksichtigt all diese Variablen, um den genauen Ladezustand der Batterie zu berechnen.

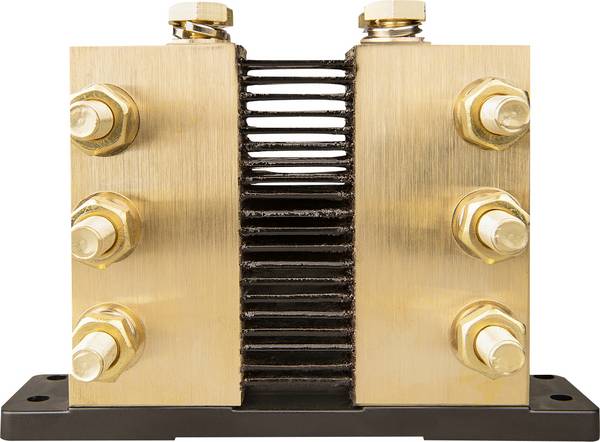

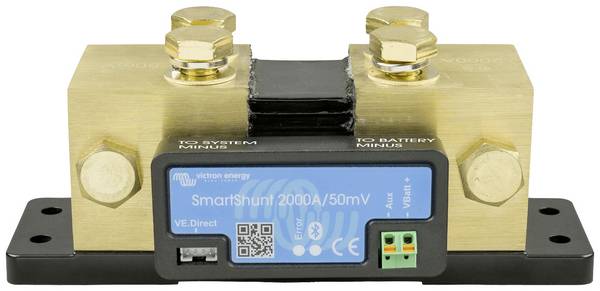

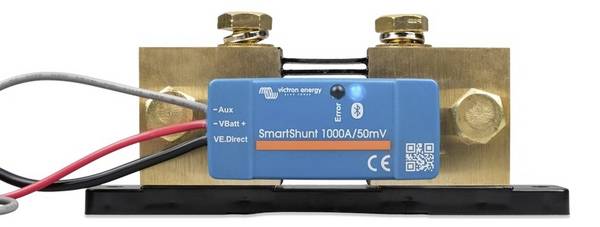

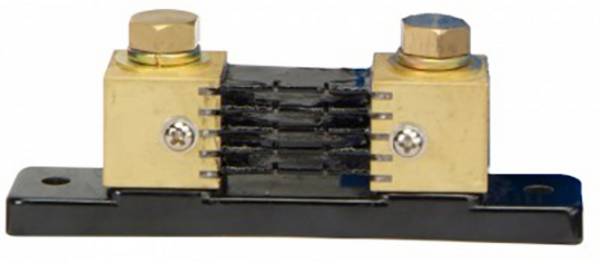

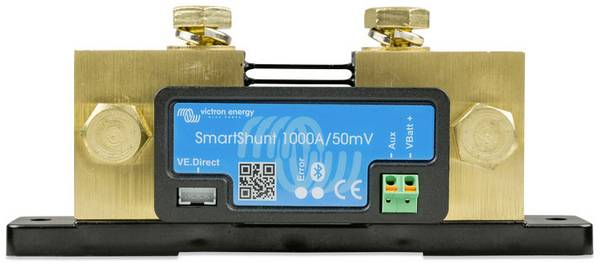

Was ist ein Batterie Shunt?
Ein Batterie-Shunt ist ein präziser Messwiderstand, der entlang des Stromkreises einer Batterie platziert wird, um den genauen Stromfluss zu messen. Er dient als Sensor, der dem Batteriemonitor kontinuierlich Daten über den aktuellen Stromfluss liefert. Diese Daten sind entscheidend, um den Ladezustand der Batterie genau zu überwachen und zu steuern. Der Shunt erzeugt einen proportionalen Spannungsabfall basierend auf dem durch die Batterie fließenden Strom, der dann von einem Analog-Digital-Wandler (ADC) erfasst und in digitale Werte umgewandelt wird. Diese digitalen Werte werden von einem Mikrocontroller oder einem anderen Überwachungsgerät verarbeitet, um den Ladestatus der Batterie zu berechnen und zu visualisieren. Durch die Verwendung eines Batterie-Shunts können Benutzer sicherstellen, dass ihre Batterie ordnungsgemäß geladen und entladen wird, was ihre Lebensdauer verlängert und eine zuverlässige Leistung gewährleistet, insbesondere in Anwendungen wie Solaranlagen, Wohnmobilen oder Booten.
Wie funktionieren Batteriewächter mit Bluetooth?
Batteriewächter mit Bluetooth revolutionieren die Batterieüberwachung durch drahtlose Konnektivität. Über eine Smartphone-App oder andere Bluetooth-Geräte können Benutzer ihre Batterien bequem aus der Ferne überwachen und steuern. Diese Innovation ermöglicht eine Echtzeitüberwachung, indem Benutzer sofortige Benachrichtigungen über wichtige Ereignisse wie niedrigen Ladestand oder Überhitzung erhalten. Die dedizierte Smartphone-App bietet nicht nur eine intuitive Benutzeroberfläche zur Konfiguration und Steuerung der Batteriewächter, sondern ermöglicht auch die Aufzeichnung und Analyse von Verlaufsdaten, um Leistungstrends zu überwachen und potenzielle Probleme frühzeitig zu erkennen.
